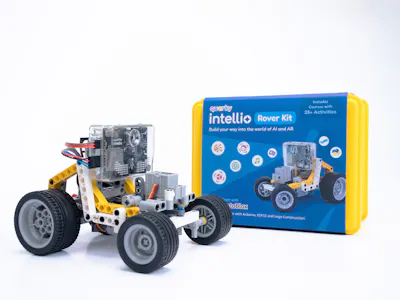

Intellio Rover – робот, оснащений штучним інтелектом та аудіо-візуальними можливостями
Intellio Rover Набір:
Коробка 1:
1x Quarky Intellio
1x USB-C кабель
1x набір AR маркерів
1x набір маркерів розпізнавання
1x набір конструкторських частин
1x посібник для початку (інструкція)
Коробка 2:
1x Quarky Mini Expansion Board
1x Mini Expansion Connector
1x сервомотор на 180°
2x мотори
2x набір коліс
1x набір осей та шестерень
1x набір конструкторських частин
Крок 1: Почнемо з основної збірки.
Спочатку вставте штифт у постійний мотор, як показано на зображенні.
Крок 2:
Далі використовуйте раму 7×11 і вставте збірку з Кроку 1 у середнє отвір на коротшій стороні рами.
Крок 3:
Зберіть раму 5×7 у раму 7×11, використовуючи два штифти, як показано.
Крок 4:
Вставте осі з упором 3L у конічну шестерню на 12 зубців, а потім вставте підзбірку в слот для осі постійного мотора, як показано.
Крок 5:
Вставте Т-подібну балку 3×3 у раму 7×11 за допомогою штифта, а потім поверніть Т-подібну балку 3×3 до постійного мотора. Місце вставки показано на зображенні нижче в лівому верхньому куті.
Крок 6:
Повторіть ті ж самі кроки з лівого боку рами 7×11, як показано.
Крок 7:
Вставте два штифта 3L у Т-подібну балку 3×3, пропускаючи їх через отвори постійного мотора, як показано.
Крок 8:
Пропустіть ось 12L через втулку, проходячи через середнє отвір рами 5×7, як показано.
Крок 9:
Далі пропустіть ось 12L через подвійну конічну шестерню на 20 зубців, зсуваючи шестерню, як показано.
Крок 10:
Тепер пропустіть його через протилежне середнє отвір рами 5×7, щоб отримати збірку, як показано.
Крок 11:
Для наступної підзбірки візьміть сервомотор на 180°.
Крок 12:
Вставте тонку балку 1×3 в ось сервомотора на 180°, як показано.
Крок 13:
Вставте штифт з отвором, спрямованим вгору, у переднє праве отвір сервомотора на 180° за допомогою штифта, як показано. Будь ласка, переконайтеся в правильному місці кріплення, як показано нижче.
Крок 14:
Повторіть те саме з іншого боку сервомотора на 180°.
Крок 15:
Вставте два подвійні штифтові з’єднувачі 3L у два штифти з отворами, як показано.
Крок 16:
Тепер вставте два штифти-підключателі з подвійним розщепленням в два подвійні штифтові з’єднувачі 3L з чотирма штифтами, як показано.
Крок 17:
Далі закріпіть Т-подібну тонку балку 3×3 у правому куті сервомотора на 180°, використовуючи короткий штифт, як показано.
Крок 18:
Повторіть те саме з іншого боку сервомотора на 180°, як показано.
Крок 19:
Вирівняйте і пропустіть ось 7L через слоти осей в кутах двох Т-подібних тонких балок 3×3, як показано.
Крок 20:
Пропустіть і з’єднайте штифт-підключач з подвійним розщепленням через ось 7L і короткий штифт, як показано.
Крок 21:
Повторіть те ж саме з іншого боку, як показано.
Крок 22:
Вставте дві втулки в обидва кінці осі 7L, як показано.
Крок 23:
Вставте перпендикулярну балку з отворами 1×5, як показано. Будь ласка, зверніть увагу на вирівнювання, як показано в верхньому лівому куті ілюстрації.
Крок 24:
Закріпіть перпендикулярну балку з отворами 1×5 в двох штифтах-підключачах з подвійним розщепленням за допомогою двох осей 2L, як показано.
Крок 25:
Тепер візьміть збірку з Кроку 10 і вставте підзбірку з Кроку 24 на два штифта 3L, як показано нижче, і залиште основну збірку осторонь.
Крок 26:
Вставте зігнуту балку 1×11 в раму 5×7 за допомогою штифта і штифта-осі, як показано, з правильним вирівнюванням осі.
Крок 27:
Повторіть те ж саме з іншого боку рами 5×7, як показано.
Крок 28:
Підзбірка повинна виглядати, як показано нижче після останнього кроку.
Крок 29:
Слайдуйте підзбірку з Кроку 28 (остання крок) на основну збірку. Співпадайте отвори осей зігнутої балки 1×11 і штифтів з подвійним розщепленням, як показано в верхньому лівому куті ілюстрації.
Крок 30:
Закріпіть підзбірку з двома штифтами з подвійним розщепленням, використовуючи дві осі 2L, як показано.
Крок 31:
Закріпіть штифт на балці 1×7 у середньому отворі, а потім закріпіть два штифти-підключачі 3L на балці 1×7 і рамі 7×11, як показано.
Крок 32:
З правого боку основної збірки закріпіть Т-подібну балку 2×4, використовуючи три штифти, як показано.
Крок 33:
Повторіть те ж саме з лівого боку основної збірки.
Крок 34:
Вставте ось з упором 4L у напрямку стрілки через переднє отвір правого штифта-підключача 3L, а потім вставте втулку, ½ втулку, колесо з шиною 43 мм та ½ втулку в порядку, як показано.
Крок 35:
Повторіть те ж саме з лівого боку штифта-підключача 3L відповідно до показаного порядку.
Крок 36:
На задній стороні основної збірки прикріпіть раму 4×5 до рами 5×7 за допомогою двох штифтів, як показано.
Крок 37:
Вставте зігнуту балку 1×9 у раму 4×5 за допомогою штифта та штифта-осі, як показано з правильним вирівнюванням.
Крок 38:
Закріпіть балку 1×7 на основній збірці за допомогою штифта для кріплення балки на рамі 7×11 та штифта-осі для кріплення балки на зігнутій балці 1×9, як показано.
Крок 39:
Повторіть Крок 37 з лівого боку рами 4×5, як показано.
Крок 40:
Повторіть Крок 38 з лівого боку основної збірки, як показано з правильним вирівнюванням осі.
Крок 41:
На задній стороні основної збірки прикріпіть дві втулки та два колеса з шинами 56 мм до осі 12L відповідно до показаного порядку.
Крок 42:
Прикріпіть Mini Expansion Board на задній стороні рами 5×7 за допомогою двох коротких штифтів, як показано.
Крок 43:
Вставте чотири коротких штифта на задній стороні Quarky Intellio, як показано.
Крок 44:
Прикріпіть Quarky Intellio за допомогою коротких штифтів до основної збірки, як показано.
Крок 45:
Підключіть Mini Expansion Connectors та Motor Connection на Mini Expansion Board і Quarky Intellio відповідно до схеми проводки.
Крок 46:
Збірка Quarky Intellio Rover тепер завершена.
Крок 47: Досліджуйте нашу кампанію Kickstarter для Intellio та інших проектів
Ви можете переглянути нашу кампанію Kickstarter, щоб дослідити безмежні можливості та інші ідеї проектів, розроблені за допомогою Intellio. Підтримайте, щоб отримати модуль Intellio за цим посиланням: https://ift.tt/HYnJpz5
