Kammfilter – Мій ворог, простір
Або: Від заспокійливого висновку бути відносно беззахисним
Зрештою майже всі явища просторової акустики зводяться до простої механіки: прямий звук від динаміка (або іншого джерела) накладається на собою з окремим, у залежності від кімнати, більш або менш складним зразком розповсюдження відбитого звуку (дифузний звук). Оскільки звук складається з швидких коливань тиску повітря, накладаючі тиску вирівнюються. Припустимо, що два однаково фазні сигнали однакової амплітуди зіштовхуються: їх тисками складуться до подвоєного рівня, акустик-експерт у такому випадку говорить про +6 децибелів. Якщо хвилі точно протифазні, вони взаємно знецінюються, результат — мовчазні 0 децибел. Це, звісно, чиста теорія. На практиці надзвичайно рідко зустрічається, щоб дві абсолютно ідентичні звукові хвилі перетиналися: поверхні відбивають звук не лише, вони також поглинають частину енергії. Тому відлуння завжди звучать трохи тихіше за їхнє джерело.

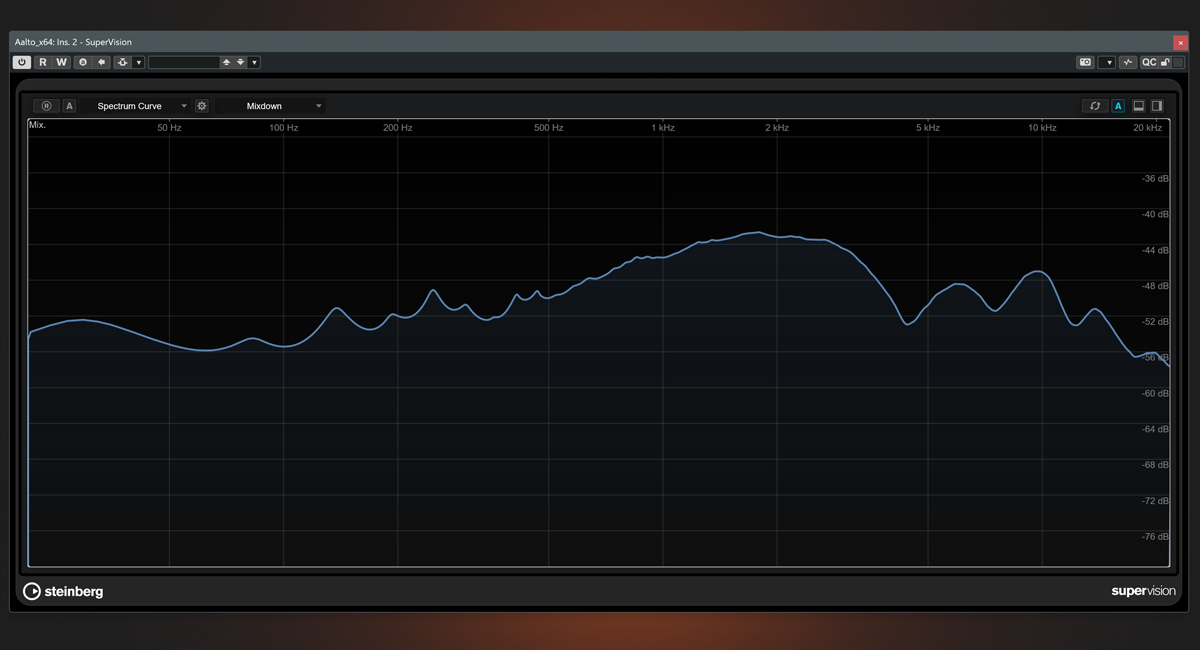

Зображення (Abb. 1): Широкосмуговий частотний відгук від генератора сигналів без участі приміщення. Використовувався sweep від 20 Гц до 22,5 кГц; піки в середніх частотах зумовлені тим, що для максимально багатого спектра обертонів ми використали прямокутний імпульс (пульс з 50%) замість білого шуму або синуса.
У нібито заплутаному зразку прямого та відбитого звуку існують сталі: оскільки ні динаміки, ні кімната самі по собі не змінюють свої позиції або виміри, патерни поширення переважно статичні. Це стосується зокрема bass, які відбиваються лише від великих важких об’єктів, як масивні стіни, або металевих «плітьових» ех, що виникають здебільшого в кутках кімнати. Також увага до того, що часом переміщують рослини, книги чи навіть себе — це також має значення, але в порівнянні з іншими факторами не є вирішальним.
Зараз переходимо до справжньої проблеми: оскільки прямий та диффузний звук походять з одного джерела, їх частотні компоненти збігаються. Ідентичні частотні складові накладаються із затримками всього кілька мілісекунд, що призводить до різноманітних інтерференцій та майже неконтрольованого взаємного впливу. Додатково: одна й та сама частота (припустімо, нота 110 Гц) діє не тільки на таких же частотах. Бо коливання — це геометричні конструкції, вони також діють на свої «кратні», тобто на частоти 220 Гц, 440 Гц, 880 Гц і далі. Завдяки цій ритміці у спектр-аналізаторі (див. рис. 2) з’являється помітна закономірність, яку аналогічно за зовнішнім виглядом називають «калам-фільтр» (Kammfilter). Не обманюйтеся характерними канавками: ефект калам-фільтра не лише пригнічує частоти, він також підсилює рівень хвильових максимумів між ними.
Abb. 2: Точно той же імпульсний sweep з однією відгуком. Час затримки становить 4 мс (близько 130 см звукового шляху). Затримку свідомо обрали такою, щоб відповідала положенню голови в звичному «диван біля стіни» положенні для прослуховування. Амплітуда віддзеркалення відповідає амплітуді прямого звуку. У випробуванні у вільному полі канавки та незначне підвищення рівня частотного відповіду (добре помітне на 5 кГц) були б менш виражені — ми хотіли, щоб ви добре впізнали ефект калам-фільтра. Диффузор за місцем сидіння розсіював би звук і значно зменшив канавки та підвищення.
У зображеннях, як у цій статті, здається, що ефект калам-фільтра впливає лише на кілька частот. Це пов’язано з тим, що низькочастотні сигнали мають найбільшу енергію. Згаданий вище 110 Гц та його кратні особливо добре формують помітні канавки у частотному відгуку. Якщо дивитися більш детально на хвильовий піок у фігурі 2 біля 5 кГц, ви побачите, що його крива має також дрібні ритмічні зразки, які можуть походити від нашого 110-герцового тону або від іншої базової частоти. Заглянувши глибше в частотний розподіл, можна побачити, що подібно до фігури Мандельброта з’являються все тонші й тонші патерни калам-фільтра. Очевидно, що безліч більших і менших деформацій частотного відгуку врешті призводять до помітних фарбувань та, в гіршому випадку, частотних «дір».
Підсумкове запитання: чи можна щось зробити з цією дифузною, майже неосяжною кількістю ефектів калам-фільтра? Розуміння складності накладання зразків дає відповідь: ні! Ніколи не реалізуємо лінійну, повністю безвідбиткову кімнату. Це також не допомогло б, бо наше слухання потребує певного ступеня відбиттів, щоб орієнтуватися — не дарма в звуконепроникних тестових кімнатах є «панічні» кнопки. Інстинктивно хочеться ставити великі поглиначі, щоб зменшити дифузний звук. Але це справа не так проста: оскільки низькі частоти потребують багато поглинальної маси, часто для цього застосовують середньо- та високочастотні поглиначі. Це призводить до додаткового незручного зсуву звучання на нижчі частоти. Принаймні: невеликі поглиначі в кутках кімнати можуть прибрати «флаттер-ехо». Проти «виключень» — не існує панацеї.
Професійна акустика приміщень має на меті уніфікувати частотний відгук — і головне тут дифузія. Дифузори розсіюють відбиття рівномірно по всьому слуховому простору. Так вони зводять кілька великих, але явно відчутних проблем до багатьох маленьких, які не впливають на акустику. І перш ніж ви зітхнете від розчарування від думки про великі, громіздкі дифузор-модули у студіях: рівномірне розсіювання звуку переважно досягається за допомогою домашніх засобів у середньо-/високих частот — різні рослини, полиці з книжками чи платівками та інші «наповнювачі».
Зміст статті FIDELITY Wissen: Kammfilter опубліковано спершу на FIDELITY online.
