Or: The Reassuring Realization That We Are More or Less Defenseless
Або: Підбадьорлива realizacja того, що ми більш-менш беззахисні

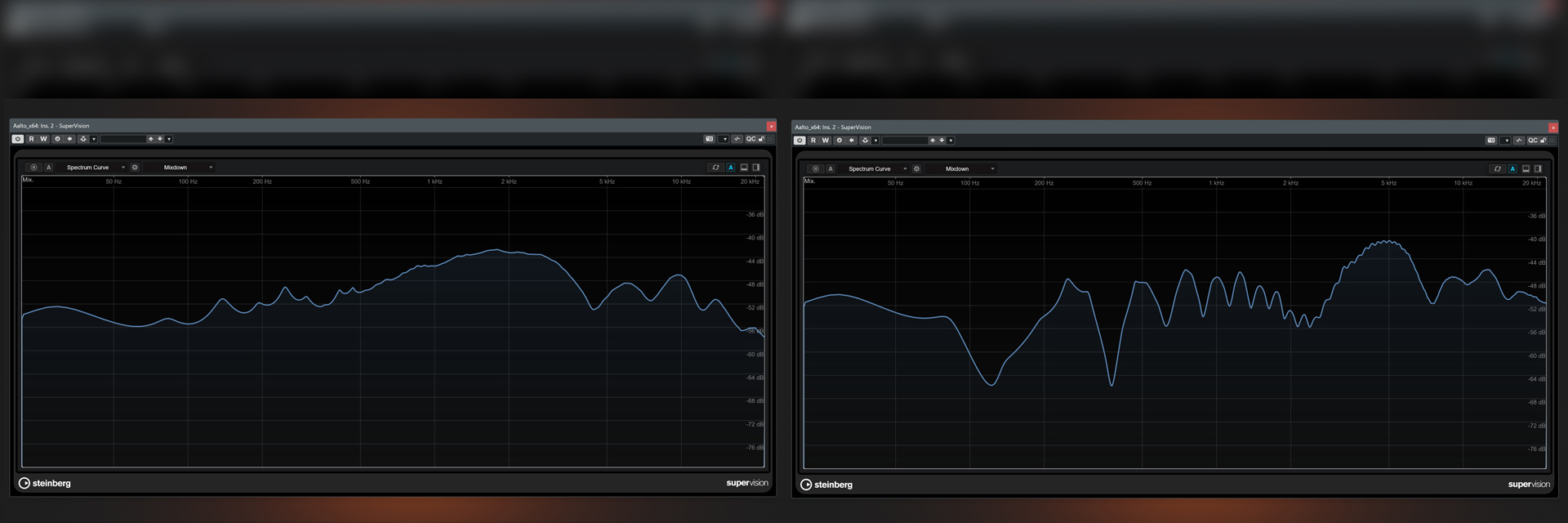

Fig. 1: A broadband frequency response generated directly from the signal generator without any room contribution. A sweep from 20 Hz to 22.5 kHz was used. The hump in the midrange results from the fact that, instead of white noise or a sine wave, we used a square wave (50% duty cycle pulse) to obtain a particularly rich harmonic spectrum.
Рис. 1: Широкополосна частотна характеристика, отримана безпосередньо від генератора сигналів без участі приміри примі попсів. Використано зворотний зсув від 20 Гц до 22,5 кГц. Пик у середньому діапазоні пояснюється тим, що замість білого шуму або синусоїдальної хвилі ми використали квадратну хвилю (імпульс із тривалістю 50%), щоб отримати надзвичайно багатий гармонічний спектр.

Ultimately, almost all room-acoustics phenomena can be boiled down to a simple mechanism: the direct sound from a loudspeaker (or another source) combines with a more or less complex pattern of reflections (diffuse sound), depending on the room. Because sound consists of rapid fluctuations in air pressure, overlapping pressure waves interact with one another. If two in-phase signals of identical amplitude meet, their pressures add up to twice the level – an acoustics expert would describe this as a gain of +6 decibels. If the waves are exactly out of phase, they cancel each other out, resulting in a silent 0 decibels. Of course, this is purely theoretical. In practice, it is extremely rare for two completely identical sound waves to cross paths: surfaces not only reflect sound, they also absorb part of its energy. That is why echoes always sound somewhat quieter than their source.
Зрештою майже всі явища кімнатної акустики зводяться до простого механізму: прямий звук із динаміка (або іншого джерела) поєднується з більш або менш складною картиною відбиттів (розсіяне звучання), залежно від приміщення. Оскільки звук складається з швидких коливань тиску повітря, накладаються пучки тиску взаємодіють між собою. Якщо зустрічаються дві сигнали в фазі з однаковою амплітудою, їх тиск додається, досягаючи подвоєного рівня — акустичний експерт описав би це як приріст у +6 децибел. Якщо хвилі повністю викликають фазовий зсув, вони взаємно поглинаються, в результаті — тиша 0 децибел. Звісно, це чисто теоретично. На практиці дуже рідко зустрічаються дві абсолютно ідентичні звукові хвилі на перетині: поверхні не лише відбивають звук, вони також поглинають частину його енергії. Саме тому відлуни завжди звучать дещо тихіше за джерело.

Even within the seemingly chaotic pattern of direct sound and reflections, certain constants remain. Since neither the loudspeakers nor the room spontaneously change their positions or dimensions, sound propagation patterns are largely static. This is especially true for bass frequencies, which are reflected only by large, heavy objects such as solid masonry walls, or for those metallic sounding flutter echoes, which tend to occur in room corners. Occasionally moving a plant, a book, or even yourself also has an effect, but compared to these factors it is negligible.
Навіть у межах нібито хаотичної картиною прямого звучання та відбиттів залишаються певні сталі. Оскільки динаміки та приміщення не змінюють своїх положень чи розмірів самостійно, карти розповсюдження звуку здебільшого статичні. Це особливо стосується низькочастотного звучання, яке відбивається лише великими, важкими предметами, такими як цегляні стіни, або тих металевих гулких ехо, які зазвичай виникають у кутках кімнат. Час від часу переміщення рослини, книги або навіть вас самих також має вплив, але порівняно з цими факторами воно незначне.

Now we come to the actual problem: because direct and diffuse sound originate from the same source, their frequency content is identical. These matching signal components overlap with delays of only a few milliseconds, creating colorful interference patterns and mutual interactions that are nearly impossible to predict. To make matters worse, a single frequency (let’s take a 110 Hz tone as an example) does not interact only with itself. Since waveforms are geometric constructs, it also affects its “multiples,” that is, frequencies of 220 Hz, 440 Hz, 880 Hz, and so on. This periodic relationship creates a clearly recognizable pattern in a spectrum analyzer (see Fig. 2), known as a comb filter because of its visual resemblance to the teeth of a comb. Don’t be fooled by the characteristic notches: the comb-filter effect doesn’t only cancel frequencies – it also boosts the peaks between the notches.
Тепер ми підходимо до дійсної проблеми: оскільки прямий та розсіяний звук походять із одного джерела, їх частотний зміст однаковий. Ці збігаються компоненти сигналу накладаються з затримками в кілька мілісекунд, створюючи барвисті інтерференційні візерунки та взаємодії, які практично неможливо передбачити. Ускладнюючи ситуацію, одна частота (наприклад, 110 Гц) взаємодіє не лише сама з собою. Оскільки хвильові форми є геометричними конструкціями, це також впливає на її «множники», тобто частоти 220 Гц, 440 Гц, 880 Гц тощо. Ця періодична залежність створює чітко впізнаваний в спектроаналізаторі узор, який називають comb-фільтром через його візуальне нагадування зубчиками гребеня гребінця. Не дозволяйтеся збити з пантелику характерними вузькими нечастотами: ефект comb-filter не лише згортати частоти — він також посилює піки міжNotches.

In graphs such as those shown in this article, it may appear as though the comb-filter effect affects only a handful of frequencies. This is because low-frequency signals contain most of the energy. The 110 Hz tone mentioned above and its harmonics therefore carve particularly noticeable notches into the frequency response. If you take a closer look at the ridge around 5 kHz in Figure 2, however, you will notice that it also contains fine, periodic patterns that may originate from our 110 Hz tone – or perhaps from another fundamental frequency altogether. Zooming deeply into the frequency response reveals that, much like a Mandelbrot fractal, ever finer comb-filter patterns continue to emerge. It should be obvious that the countless large and small distortions of the frequency response ultimately result in audible coloration and, in the worst case, frequency nulls.
У графіках, як показано в цій статті, може здаватися, що ефект comb-filter торкається лише кількох частот. Це пояснюється тим, що низькочастотний сигнал містить більшість енергії. Вищезгадана 110 Hz та її гармоні теги тому утворюють помітні нечастоти у частотній характеристиці. Якщо придивитися до гребня близько 5 кГц на Рис. 2, ви помітите, що він теж містить тонкі періодичні візерунки, які можуть походити від нашого тону 110 Гц — або від іншої фундаментальної частоти взагалі. Глибоке збільшення частотної відповіді показує, що, подібно фракталу Мандельброта, все дрібніші патерни comb-filter продовжують з’являтися. Має бути очевидно, що безліч великих і малих спотворень частотної відповіді в кінцевому підсумку призводять до audible colorization and, in the worst case, frequency nulls.
(Note: Ukrainian translation of “coloration” as “кольорування” or “окраса” – I used “кольорування” here; adjust if you prefer “окраска” or “колорування”.)

This brings us to the central question: can anything be done about this diffuse and almost unmanageable number of comb-filter effects? The complexity of the overlapping patterns already suggests the answer: no. A perfectly linear, completely reflection-free room can never be achieved. Nor would it be desirable, since our hearing relies on a certain amount of reflected sound for orientation –anechoic chambers are equipped with panic buttons for a reason. The instinctive response is often to install large absorbers to reduce diffuse sound. However, this presents another problem: because low frequencies require a great deal of absorbing mass – which is difficult to integrate into a living space – room-treatment enthusiasts tend to focus on midrange and high-frequency absorbers instead. The result is often another undesirable tonal shift toward the bass range. On the positive side, small absorbers placed in room corners can eliminate flutter echoes. As for cancellations, however, there is no cure.
Це приводить нас до центрального питання: чи можливо щось зробити з цим розсіяним та майже некерованим числом ефектів comb-filter? Складність накладанняPattern вже підказує відповідь: ні. Ідеально лінійна, повністю безвідбиткова кімната ніколи не може бути досягнута. І це було б небажано, оскільки наше слухання потребує певної кількості відбитого звуку для орієнтації — анеохедричні камери мають кнопки паніки з певних причин. Інстинктивна реакція часто полягає у встановленні великих поглиначів, щоб зменшити розсіяне звучання. Однак це створює ще одну проблему: через те, що низькі частоти вимагають великої поглинаючої маси — що важко інтегрувати у житловий простір — ентузіасти обробки приміщення частіше зосереджуються на середніх та високих частотах поглинання. Результат часто — інша небажана tonal відхилення в бік басового діапазону. З позитивного боку, маленькі поглиначі, розташовані в кутках кімнати, можуть усунутиFlutter echoes. Що стосується скасувань, однак, лікування немає.

Professional room acoustics aims to make the frequency response more uniform, with diffusion taking center stage. Diffusers scatter reflections evenly throughout the listening area. In doing so, they transform a few large, clearly audible problems into many small ones that no longer carry significant acoustic weight. And before you throw up your hands thinking of the large, bulky diffuser panels found in recording studios: effective sound diffusion – especially in the midrange and treble – can often be achieved with everyday household items such as a variety of plants, bookshelves, record collections, and other forms of “acoustic clutter.”
Професійна кімнатна акустика прагне зробити частотну відповідь більш рівномірною, з Diffusion посідає центральне місце. Дифузори розсіюють відбиття рівномірно по всій зоні прослуховування. Роблячи це, вони перетворюють кілька великих, чітко помітних проблем на багато дрібних, які вже не мають значущої акустичної ваги. І перш ніж ви піднімаєте руки, думаючи про великі, громіздкі дифузорні панелі, що зустрічаються у звукозаписних студіях: ефективна звукова дифузія — особливо в середньому та високому діапазоні — часто досягається за допомогою звичайних побутових предметів, таких як різноманітні рослини, книжкові полиці, колекції пластинок та інші форми «акустичного безладу».
