LED-бар дістон.Display Використання рівня аудіосигналу
https://ift.tt/NLpPle8
Це проста індикація аудіосигналу на основі LED, побудована навколо ІС-драйверу дисплею LM3914. Візуальне відображення рівнів аудіосигналу є важливою функцією в аудіоусилювачах, мікшерах, музичних системах та обладнанні для гучного зв’язку. Система перетворює вхідний аудіосигнал на пропорційну LED-панель-індикатору, де кількість увімкнених LED прямо відповідає амплітуді сигналу.

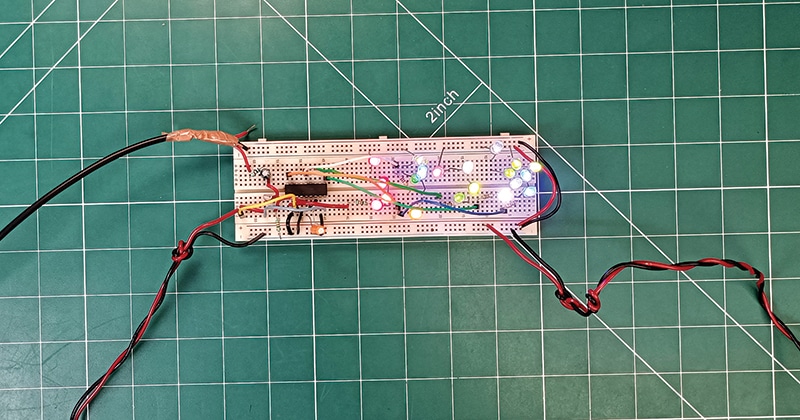

Схему легко зібрати і вона добре підходить для хобістів та студентів. Вона забезпечує надійну роботу з мінімальною кількістю компонентів та легко інтегрується в аудіоусилювачі, музичні системи та PA-обладнання. Дизайн можна розширити для стереороботи або більшої кількості LED шляхом каскадного з’єднання додаткових ІС LM3914. Рис. 1 показує прототип, зібраний на макетній платі.
| Перелік деталей |
| Напівпровідники: IC1 – 7805, стабілізатор напруги 5В IC2 – LM3914N, ІС-драйвер дисплею LED T1 – BC558, ПН- транзистор BR1 – містовий випрямляч (1A, 400V) LED1-LED40 – світлодіоди, 5 мм (будь-якого кольору) LED41 – 5 мм червоний світлодіод Опори (усі 1/4-ват, карбон ±5%): R1-R4 – 1 кΩ R5-R14 – 100 Ω Конденсатори: C1 – 1000 мкФ, 35В електроліт C2 – 2.2 мкФ, 25В електроліт C3 – 1 мкФ, 25В електроліт Різне: X1 – трансформатор 230В AC в 12В AC, підвищувальний (500 мА) J1 – аудіо-штекер 3,5 мм ПЗУ – загального призначення або з використанням за потребою Радіатор – для стабілізатора 7805 Корпус, з’єднувальні проводи та паяльник |
